Навес из профильной трубы какую трубу взять, фермы и расчёт материала

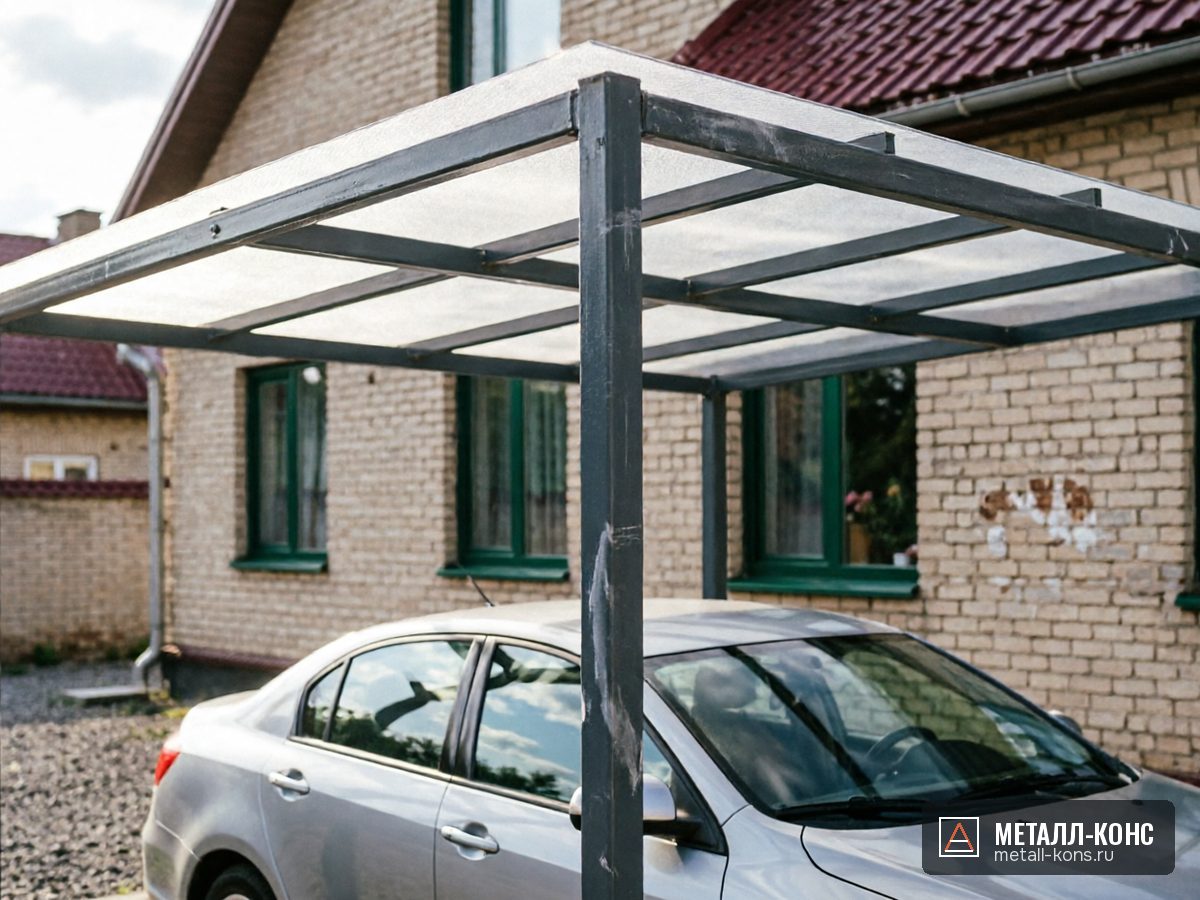

Для навеса над машиной 6×6 м обычно берут стойки из профтрубы 80×80×3 с шагом около 3 м, обвязку 80×40×3, фермы с поясами 40×40×3 с шагом 1–1,5 м и прогоны 40×20×2 через 0,5–0,6 м. Небольшому навесу у крыльца хватит стоек 60×60, на пролёты 9–12 м ставят фермы с рамой 80×60 – 100×100 мм. Металл и кровля навеса 6×6 м стоят около 105 000 ₽ по ценам на сегодня.
Из чего состоит навес
- Стойки — вертикальные опоры, держат всю конструкцию.
- Обвязка — балки по верху стоек, на них опираются фермы.
- Фермы — решётчатые балки, перекрывают пролёт и задают уклон крыши: односкатные, двускатные или арочные.
- Прогоны (обрешётка) — трубы поперёк ферм, к ним крепят кровлю.
- Кровля — профнастил или поликарбонат.
Всё, кроме кровли, обычно делают из профильной трубы: она жёсткая на изгиб, легко сваривается и удобна для крепежа. Масса и цена каждого размера — в статье вес профильной трубы.
Какая профильная труба нужна для навеса
| Элемент | У крыльца, до 3×4 м | Для машины, до 6×6 м | Пролёт 9–12 м |
|---|---|---|---|
| Стойки | 60×60×2, 60×60×3 | 80×80×3 | 100×100×4 |
| Обвязка (балка по стойкам) | 60×40×3 | 80×40×3, 80×60×3 | по расчёту |
| Пояса ферм | 40×20×2, 40×40×2 | 40×40×3, 60×40×3 | 80×60×3 – 100×100×4 |
| Прогоны (обрешётка) | 40×20×2 | 40×20×2, 40×40×2 | 60×40×3 |
Ориентир для средней полосы; сечение — ссылка на размер с ценой. В снежных регионах и для больших пролётов сечения подбирают по расчёту.
Такого размера в таблице нет — привезём под заказ. Спросите удобным способом:
Чем больше пролёт и снега на крыше, тем мощнее фермы и чаще их ставят. Стойки рассчитывают не только на вес крыши, но и на ветер: навес без стен работает как парус, поэтому тонкие стойки 40×40 даже под лёгкой кровлей ставить не стоит.
Фермы для навеса: готовые или сварить самому
Ферму можно сварить на месте из трубы 40×20 – 40×40: верхний и нижний пояс плюс решётка из раскосов. Это дешевле по металлу, но нужен опыт — от точности решётки зависит, как ферма держит снег, а одинаковые фермы проще сделать по шаблону.
Готовые фермы из профильной трубы в каталоге — односкатные, двускатные и арочные, пролётом от 3 до 12 м; ферма 6 м с рамой 40×40×3 стоит 12 984 ₽. Шаг ферм под профнастил на прогонах — обычно 1–1,5 м: чем реже фермы, тем мощнее нужны прогоны.
Расчёт навеса 6×6 м: сколько трубы и сколько стоит
Односкатный навес 6×6 м на две машины: 6 стоек 80×80×3 по 3,5 м (три по каждой длинной стороне, шаг 3 м, часть длины уходит в фундамент), обвязка 80×40×3 по двум сторонам, 5 готовых ферм 6 м с шагом 1,5 м, 11 рядов прогонов 40×20×2 через 0,6 м и кровля из профнастила С20 0,5 мм.
| Позиция | Сколько | Стоимость |
|---|---|---|
| Стойки — профтруба 80×80×3 | 6 шт по 3,5 м, 149 кг | 7 915 ₽ |
| Обвязка по стойкам — профтруба 80×40×3 | 2 × 6 м, 62 кг | 3 442 ₽ |
| Прогоны — профтруба 40×20×2 | 11 рядов × 6 м, 111 кг | 6 505 ₽ |
| Фермы — односкатные 6 м, рама 40×40×3 | 5 шт, шаг 1,5 м | 64 920 ₽ |
| Кровля — профнастил С20 0,5 мм, окрашенный | 6 листов по 6,3 м | 22 566 ₽ |
| Итого металл и кровля | 105 348 ₽ |
Цены каталога на сегодня с НДС; без фундамента, крепежа, грунта и краски, монтажа и доставки.
Такого размера в таблице нет — привезём под заказ. Спросите удобным способом:
Если фермы варить самому из трубы 40×40×2, металл обойдётся дешевле, но добавится работа и расход электродов — как их выбрать, в статье как выбрать сварочные электроды. Марку и толщину профнастила для крыши — в статье как выбрать профнастил.
На чём ставить стойки
Бетонирование — стойку ставят в пробуренную яму ниже глубины промерзания и заливают бетоном. Низ стойки лучше заглушить или приварить к нему пятку, чтобы вода не стояла в трубе.
Винтовые сваи 76–89 мм — без земляных работ и бетона: стойку приваривают к оголовку сваи. Подбор — в статье фундамент на винтовых сваях.
После сварки швы зачищают, весь каркас грунтуют и красят: профильная труба без покрытия на улице ржавеет. Для навеса у моря или над бассейном можно взять оцинкованную профтрубу.
Профтруба, фермы и кровля — с ценами
Профильная труба от 10×10 до 400×400 мм, стенка 0,6–12 мм от 49 000 ₽/т393 позиции
Ферма металлическая 15 позиций от 7 462 ₽/шт15 позиций
Труба профильная оцинкованная от 10×10 до 100×100 мм, стенка 0,8–4 мм от 54 300 ₽/т37 позиций
Профнастил 73 позиции от 265 ₽/м²73 позиции
Свая винтовая 22 позиции от 601 ₽/шт22 позиции
Оголовок для винтовой сваи 5 позиций от 149 ₽/шт5 позицийПришлите размеры навеса или эскиз — посчитаем трубу, фермы и кровлю и пришлём счёт. Нужен навес под ключ — изготовим и смонтируем.
Отправить размерыВопросы и ответы
Для навеса над машиной — стойки 80×80×3, обвязка 80×40×3, фермы из 40×40×3, прогоны 40×20×2. Для небольшого навеса у крыльца — стойки 60×60 и фермы из 40×20 – 40×40.
Под профнастил на прогонах — обычно 1–1,5 м. В снежных регионах и под тяжёлую кровлю — чаще или с более мощными фермами.
Обычно 2,5–3 м. Больший шаг требует более мощной обвязки.
По ценам на сегодня — около 105 000 ₽ за трубу, готовые фермы и профнастил, без фундамента, монтажа и доставки.
Да, на винтовых сваях 76–89 мм: стойки приваривают к оголовкам свай.
