Металлоконструкция проходит путь от расчётной схемы до болтов на площадке через восемь этапов. Ошибка на любом из них всплывает позже и дороже — чаще всего на монтаже. Разберём, что происходит на каждом этапе и что на нём проверяют.
Всё начинается с чертежей. КМ — конструкции металлические — стадия проекта: расчётная схема, нагрузки, сечения элементов и принципиальные узлы. КМД — деталировочные чертежи: каждая отправочная марка с размерами, отверстиями, швами и ведомостью металла. Без КМД цех не может начать работу.
Прокат правят, если он изогнут при перевозке, и очищают от ржавчины и окалины. Для ответственных конструкций проверяют паспорт качества на плавку — марку стали и механические свойства.
Профиль режут ленточнопильными станками — так получается ровный торец под сварку. Лист раскраивают на гильотине или плазменной резкой с ЧПУ, толстый металл — газовой резкой. Детали маркируют сразу после резки.
Сверловка отверстий под болты, фрезеровка торцов колонн для плотного опирания, гибка и вальцовка. Точность отверстий определяет, соберётся ли узел на монтаже без рассверловки.
Детали собирают на кондукторах и стапелях: оснастка задаёт геометрию, а не рулетка. Элементы фиксируют прихватками и проверяют размеры до основной сварки. Крупные узлы стыкуют контрольной сборкой.

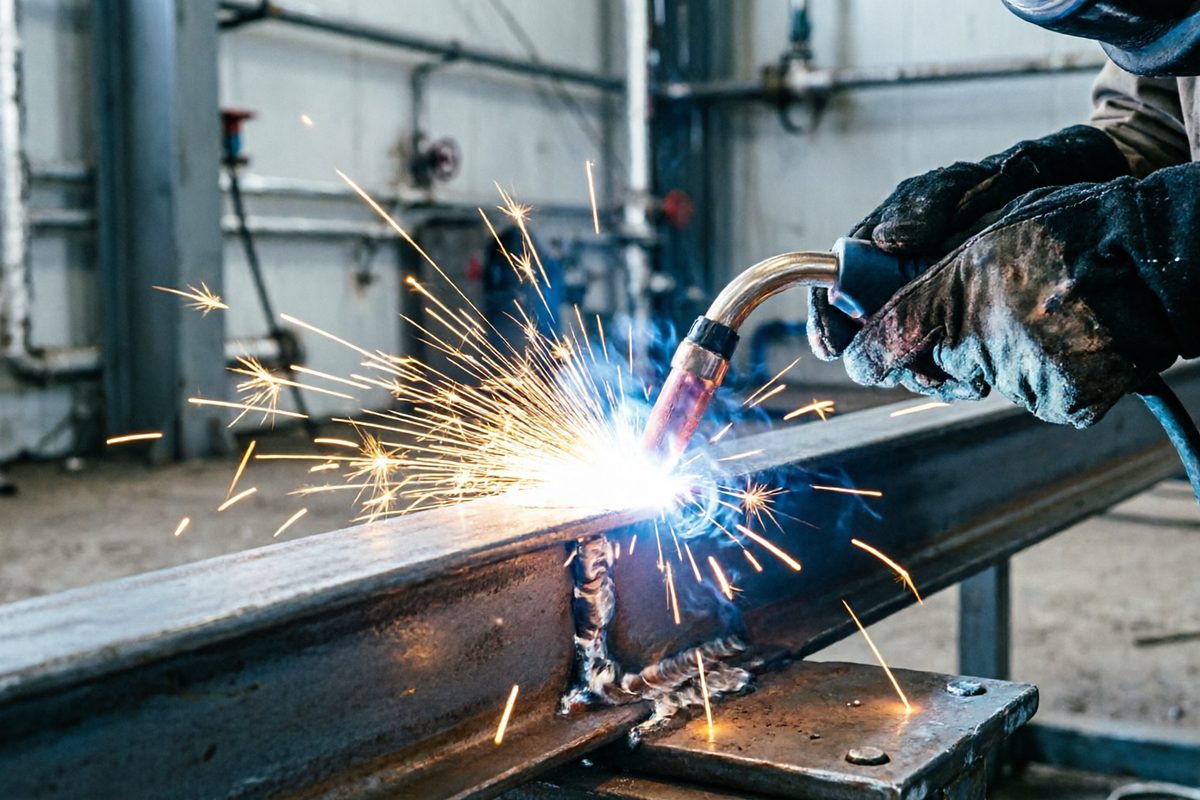

Основной способ — полуавтоматическая сварка в среде защитного газа; длинные швы балок варят автоматом под флюсом. После сварки швы проверяют визуально и измерительно, ответственные — ультразвуком или радиографией по требованию проекта.
Поверхность очищают дробеструйной обработкой до нужной степени чистоты, затем наносят грунт и эмаль. Для агрессивной среды или долгого срока службы — горячее цинкование. Система покрытия выбирается под условия эксплуатации.
Каждую отправочную марку маркируют по монтажной схеме, крупные элементы делят под габарит перевозки. На площадке конструкции собирают краном по проекту производства работ и выверяют геометрию.
Пришлите чертежи или эскиз — посчитаем смету и сроки изготовления.
Не нашли ответ? Спросите так, как вам удобно:
От нескольких дней для простых элементов до нескольких месяцев для сложных объектов. Срок зависит от готовности КМД, объёма сварки и требований к покрытию.
Нет: КМД — это то, по чему режут и варят. Если есть только КМ или эскиз, сначала разрабатывают деталировку.
Всегда — визуальным и измерительным контролем. Для ответственных конструкций добавляют ультразвук или радиографию: объём контроля задаёт проект.
